一般零件（包含齒輪）熱處理加工包括預備熱處理和最終熱處理。預備熱處理有退火、正火；最終熱處理有淬火、回火。
預備熱處理
方法退火（爐冷）、正火（空冷）
目的：得到珠光體類組織
效果及作用：
1.調整硬度，便于切削加工；
2.改善組織，均勻組織、成分，消除網(wǎng)狀碳化物等；
3.細化晶粒，為最終熱處理做準備。
最終熱處理
方法：淬火、回火
目的：得到相對應的M, M',T',S'組織
效果及作用：
1.淬火得到M組織，提高強度和硬度；
2.低溫回火，得到M'組織，消除應力，保留高硬度；
3.中溫回火，得到T'組織,得到高彈性極限；
4.高溫回火，得到S'組織,良好綜合力學性能。
區(qū)別與聯(lián)系
退火：退火爐冷，得到珠光體
正火：正火空冷，得到細珠光體（S）
淬火：淬火快冷（通過水、油），得到M 類組織
表硬內韌舉例
中碳鋼

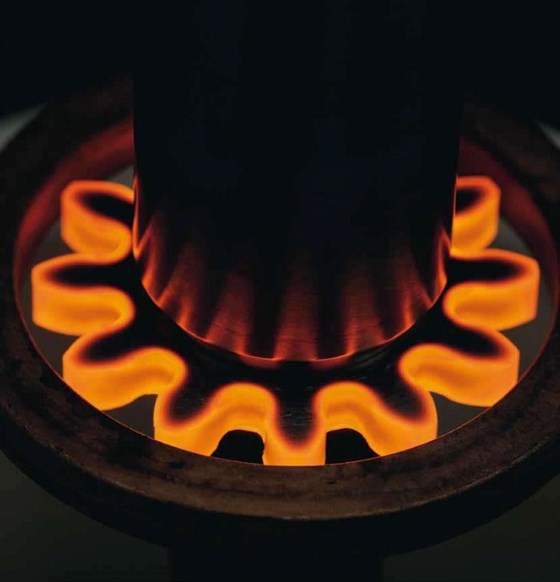

方法：調質--表面淬火--低溫回火
效果：表面50~55 HRC,心部265~280 HB
低碳鋼
方法：滲碳--淬火--低溫回火
效果：表面56~62 HRC,心部156~179 HBS
38CrMoAl
方法：調質--氮化
效果：表面>700 HV,心部26~33 HRC
本文由深圳市合發(fā)齒輪機械有限公司，合發(fā)齒輪17年只做一件事精密齒輪制造—同步帶輪—同步帶，生產(chǎn)廠家標準件大量庫存當天發(fā)貨價格優(yōu)質保障，集研發(fā).生產(chǎn).服務一體化，
