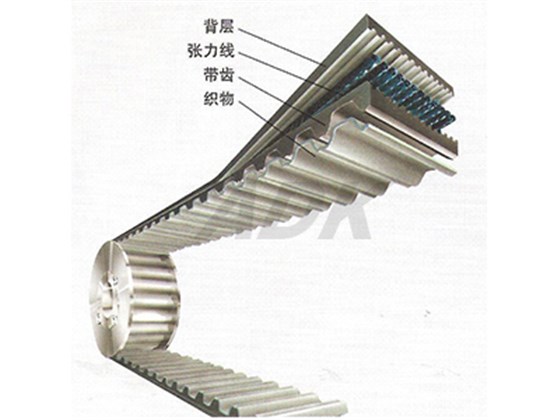

1.結構組成
頂膠,抗拉體,底膠和包布
2.截面型號:Y,Z,A,B,C,D,E
3.基本參數:
節寬bp,基準寬度bd,基準直徑dd,基準長度Ld(指按帶輪基準 直徑dd 計算的數值)等.
4標記:
由截面代號和基準長度組成,
如A1600表示A型V帶
基準長度為1600mm.
8.2.1 普通V帶的結構和尺寸標準
8.2.2 普通V帶輪的材料和結構
1.材料
鑄鐵:υ300
V帶輪結構圖
(a)實體結構;(b)腹板式;(c)孔板式; (d)輪副式
平帶與V帶的比較
σb2
帶截面產生的應力包括三個部分:
1.由拉力產生的拉應力
2.由離心力產生的拉應力
3.由彎曲產生的彎曲應力
帶的應力分布圖
max=σ1+σb1+σc
由圖可知,帶上最大應力發生在帶的緊邊進入小帶輪處
