實用新型內容
本實用新型，電機輸出軸替代縫紉機上軸直接與平衡曲軸連接，不存在軸線同心的問題，而且省去了打線輪，通過同步帶輪驅動卷線車組件，簡化了設計，降低成本，使電機能耗降低，裝卸和維修更容易。
本實用新型所要解決的技術問題是解決電動縫紉機成本較高、電機能耗大、機體震動較大的問題。
為了解決上述技術問題，本實用新型所采用的技術方案是提供一種上軸直驅式電動縫紉機，包括機殼、電機、用于驅動下軸的同步帶機構和卷線車組件，所述電機固定在機殼內，電機輸出軸的伸出端直接連接平衡曲軸，同步帶機構中的同步帶輪固定在電機輸出軸上，卷線車組件中的摩擦輪經離合機構與同步帶輪的側表面相抵。
技術領域
本實用新型涉及一種電動縫紉機，特別是涉及一種上軸直驅式電動縫紉機。
背景技術
電動縫紉機的主要運動部件，如機針、卷線車等都是通過上軸帶動的，而上軸則由電機驅動。

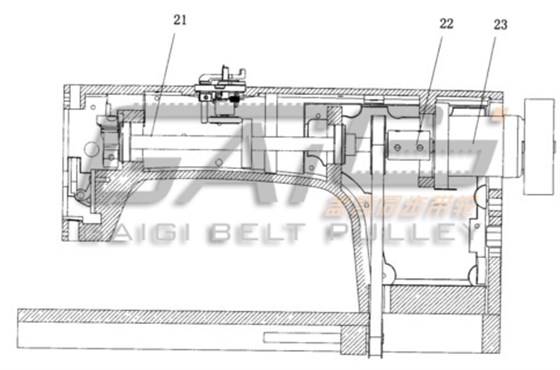

圖 2 為剛性連接方式，電機 23 的輸出軸通過剛性連接器 22 與上軸 21 連接，這種方式對電機 23 的輸出軸、剛性連接器 22 和上軸 21 三者的同軸度要求較高，加工難度大，安裝不當會損壞電機，同時因偏心造成電機能耗較大，機體震動較大。

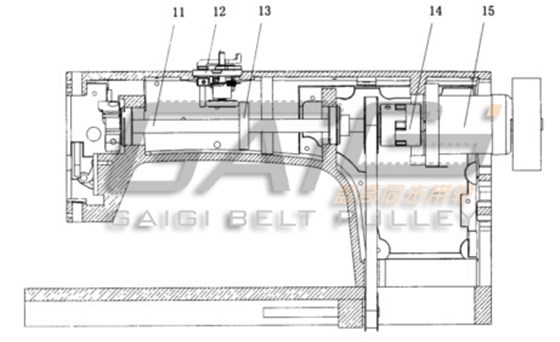

目前，上軸與電機的連接方式有柔性連接和剛性連接兩種，如圖 1 、圖 2 所示。圖 1 為柔性連接方式，電機 15 的輸出軸通過柔性連接器 14 與上軸 H 連接，柔性連接器 14 由左連接爪、緩沖橡膠和右連接爪組成，這種連接方式柔性連接器的成本較高，制作工藝復雜，而且緩沖橡膠件易磨損，同時在上軸上還設有用于驅動卷線車組件 12 的打線輪 13 、支撐軸承、軸承固定套等較多部件，相對阻力增加，使電機能耗增加，機殼加工難度相對較大。
因此，目前通過連軸器連接電機與上軸的電動縫紉機成本較高，電機能耗大、機體震動較大。
附圖說明
圖 1 為現有柔性連接方式結構示意圖；
圖 2 為現有剛性連接方式結構示意圖；

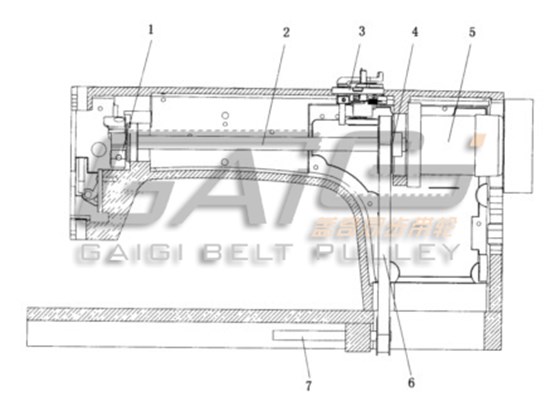

圖 3 為本實用新型結構示意圖。
具體實施方式
同步帶機構中的同步帶輪 4 固定在電機輸出軸 2 上，并通過同步帶 6 驅動下軸 7 ，同步帶輪 4 與卷線車組件 3 中的摩擦輪相對設置，通過卷線車組件 3 中原有的的離合機構使同步帶輪 4 與摩擦輪有選擇地結合，即當縫紉機正常使用時，同步帶輪 4 與摩擦輪分離，當需要進行卷線時，扳動離合機構使同步帶輪 4 與摩擦輪緊靠在一起，于是同步帶輪 4 驅動卷線車組件 3 實現繞線功能。
下面結合附圖對本實用新型作出詳細的說明。
如圖 3 所示，本實用新型包括機殼、電機 5 、用于驅動下軸的同步帶機構和卷線車組件 3 ，電機 5 固定在機殼內，電機輸出軸 2 為一加長軸，其左端直接連接平衡曲軸 1 ，取代了原有的上軸，平衡曲軸 1 驅動機針組件運動；
本實用新型不局限于上述最佳實施方式，任何人應該得知在本實用新型的啟示下作出的結構變化，凡是與本實用新型具有相同或相近的技術方案，均落入本實用新型的保護范圍之內。
要求：
1 ．上軸直驅式電動縫紉機，包括機殼、電機、用于驅動下軸的同步帶機構和卷線車組件，其特征在于所述電機固定在機殼內，電機輸出軸的伸出端直接連接平衡曲軸，同步帶機構中的同步帶輪固定在電機輸出軸上，卷線車組件中的摩擦輪經離合機構與同步帶輪的側表面相抵。
摘要
本實用新型涉及一種電動縫紉機，是一種上軸直驅式電動縫紉機，包括機殼、電機、用于驅動下軸的同步帶機構和卷線車組件，所述電機固定在機殼內，電機輸出軸的伸出端直接連接平衡曲軸，同步帶機構中的同步帶輪固定在電機輸出軸上，卷線車組件中的摩擦輪經離合機構與同步帶輪的側表面相抵。本實用新型，電機輸出軸替代縫紉機上軸直接與平衡曲軸連接，不存在軸線同心的問題，而且省去了打線輪，通過同步帶輪驅動卷線車組件，簡化了設計，降低成本，使電機能耗降低，裝卸和維修更容易。
