同步帶輪與同步帶配合傳動置

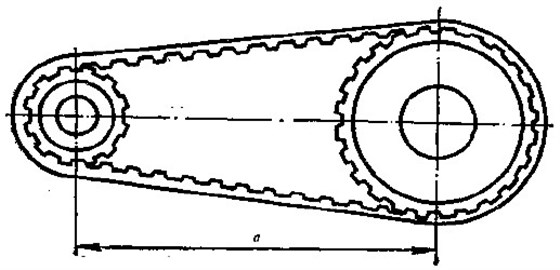

同步帶輪與同步帶傳動是由一根內周表面設有等間距齒的封閉環形膠帶和具有相應齒的同步帶輪配合組成，齒與齒之間嚙合方向

傳動，如表1_1所示。傳動工作時，同步帶的凸齒與同步帶輪齒槽相嚙合，來傳遞運動和動力。與其他傳動對比下，同步帶傳動具有

如下優點:

1.工作時無滑動，不丟步，有準確的傳動比

同步帶傳動是一種嚙合傳動，雖然同步帶是彈性體，但由于其中承受負載的承載繩具有在拉力作用下不伸長的特性，故能保持帶

節距不變，使帶與輪齒槽能正確嚙合，實現無滑差的同步傳動，獲得精確的傳動比。

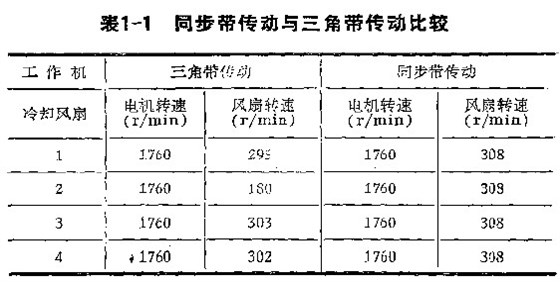

2.傳動效率高，節能效果好由于同步帶作無滑動的同步傳動，故有較高的傳動效率，一般可達0. 98。它與三角帶傳動相比，有明顯的節

能效果，可用如下實例作證明。

從以上數例看出，同步帶傳動在節能上有很大潛力，因此采用同步帶傳動可獲得較高的經濟效益。

3，傳動比范圍大，結構緊湊

同步帶傳動的傳動比一般可達到10左右，而且在大傳動比情況下，其結構比三角帶傳動緊湊。因?yàn)橥綆鲃邮菄Ш蟼鲃?，其同步帶輪直徑比依靠摩擦力來傳遞動力的三角帶帶輪要小得多，此外由于同步帶不需要大的張緊力，使帶輪軸和軸承的尺寸都可減少。所以與三角帶傳動相比，在同樣的傳動比下，同步帶傳動具有較緊湊的結構。

4，維護保養方便，運轉費用低

由于同步帶中承載繩采用伸長率很小的玻璃纖維、鋼絲等材料制成，故在運轉過程中帶仲長很小，不需要像三角帶、鏈等經常調整

張緊力。此外，同步帶在運轉中也不需要任何潤滑，所以維護保養很方便，運轉費用比三角帶、鏈、齒輪要低礙多。

5，惡劣環境條件下能正常工作

在具有灰塵雜質、水及腐蝕介質的惡劣工作條件下，鏈條易生銹、磨損，三角帶會產生打滑，而同步帶傳動卻能適應這些條件。由于

它是嚙合傳動，在有雨水情況下不會打滑，而且水是橡膠良好的潤滑劑，反而可減少帶的磨損。在有灰塵雜質時，由于同步帶帶齒進入

帶輪輪槽時，帶齒將擠壓原留在輪槽內的空氣，使受壓的空氣向輪槽兩側排出，這種空氣擠壓將同時起到清理嚙合表面、帶走灰塵雜

質的作用，從而減少了同步帶的磨損。此外同步帶有較高的耐腐蝕性，耐熱性，在高溫、有腐蝕氣體情況下仍能正常工作。
