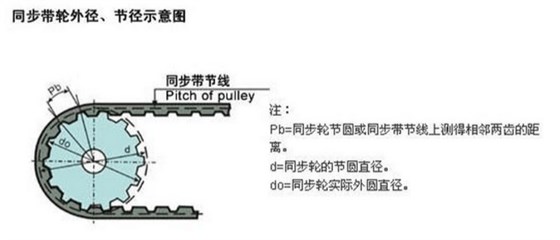

同步帶輪的外徑是指同步帶輪實際的外圓直徑，是同步帶輪計算中常用的數據之一。同步帶輪的外徑會根據同步帶輪的大小而改變，同步帶輪越小，它的外徑也就越小。同理，同步帶輪越大它的外徑也就越大。
同步帶輪外徑的計算
Do=Z×pd÷π-2×δ
其中DO為同步帶輪的外圓直徑，Z為同步帶的齒數，π為圓周率，δ為同步帶輪的節頂距。
什么是同步帶輪公差
同步帶輪的公差其實就是尺寸的公差，指的是在允許的范圍內最大的極限尺寸減去最小的極限尺寸所得到的差，這個就是絕對值的大小。也可以是所允許的上偏差減去下偏差所得出的差的大小。
同步帶輪的公差是一個沒有符號的絕對值。它的極限偏差是極限尺寸減去基本尺寸所得出的額差。而上偏差則是最大極限尺寸減去基本尺寸所得出的差。下偏差是指最小極限尺寸減去基本尺寸所得出的差。
同步帶輪的公差是指在切削加工中零件的尺寸所允許存在的變動量。在基本尺寸相同的情況下，所產生的公差越小，那么同步帶輪的精度也就越高。
同步帶輪的外徑公差范圍
|
帶輪外徑公差(單位：MM)表1 |
|
|
帶輪外徑 |
公差 |
|
≤25.40 |
+0.05/0 |
|
≤25.40～50.80 |
+0.08/0 |
|
≤50.80～101.60 |
+0.10/0 |
|
≤101.60～177.80 |
+0.13/0 |
|
≤177.80～304.80 |
+0.15/0 |
|
≤304.80～508.00 |
+0.18/0 |
|
>508.00 |
+0.20/0 |
