齒條作為配合齒輪傳動的重要部件，相信大家并不陌生，那么平時應用的齒條它有什么特征？它的工作原理又是什么呢？這次就由廠家為您解答！

齒條的主要特點

（1） 由于齒條齒廓是一條直線，齒廓上的每個點具有相同的壓力角，并且等于齒廓的傾斜角。該角度稱為齒廓角度，標準值為20°。

（2） 任何平行于齒頂線的直線具有相同的齒距和模數。

（3） 與齒頂線平行且齒厚等于齒槽寬的直線稱為分度線（中線），它是計算齒條尺寸的基準線。

（4） 齒條的主要參數：齒槽寬/齒頂高/齒根高/齒高/齒厚/齒根圓半徑。

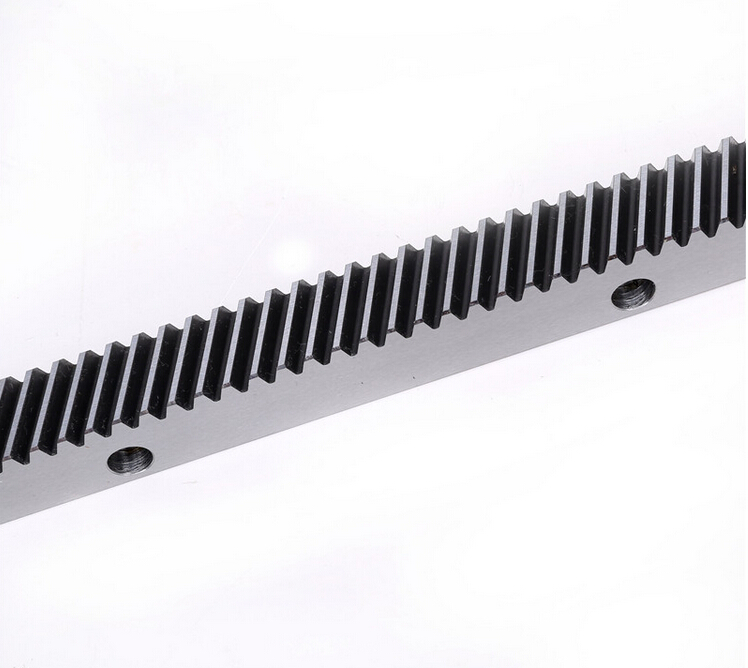

齒條工作原理

齒條又分為直齒齒條和斜齒齒條，分別與直齒圓柱齒輪和斜齒圓柱齒輪配合使用。齒條的齒廓是直的，而不是漸開線(齒面的平面)，這相當于一個具有無限分度圓半徑的圓柱齒輪。

齒輪齒條機構由齒輪和齒條組成。齒輪齒條機構的工作原理是將齒輪的旋轉運動轉化為齒條的往復直線運動，或?qū)X條的往復直線運動轉化為齒輪的旋轉運動。
