同步帶輪的節圓就是指同步帶輪的節徑，也是指同步帶輪的節圓直徑。

在同步帶輪的表面上面來看，節圓直徑似乎是一種比較抽象的數字，但是節圓直徑在同步帶輪的選型系統里面確實一個很重要的數字。因?yàn)橥綆л喩厦娴暮芏鄶?shù)據的計算和確定都是和節圓直徑息息相關的。比如是分度圓的直徑就需要用齒數×模數來進行計算。再說的簡單一點，節圓直徑就是兩個同步帶輪之間的交接點，也就是切點。

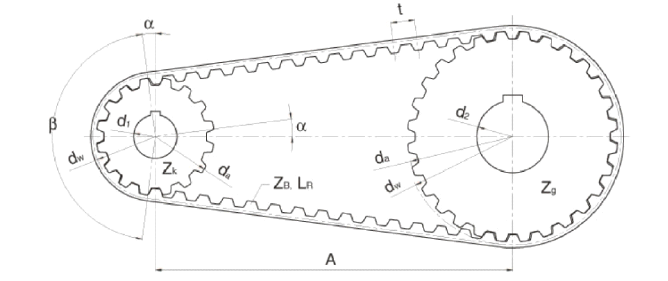

同步帶輪的節圓直徑計算

設同步帶輪的節徑為DP，同步帶輪的齒數為Z，圓周率為π，則同步帶輪的節圓直徑計算公式如下：

Dp=p×Z/π

同步帶輪傳動優點

1、同步帶輪的安裝比較方便，調節也比較的方便，在安裝的時候可以節省3~5倍的工時，而且效率比較高，還不需要進行額外的鉆孔拉鍵槽。

2、同步帶輪擁有物理的自動鎖緊軸套的設計，可以有效的避免出現隱性公差的損壞。當同步帶輪的傳動系統出現間隙或者是公差偏大的時候，就會出現自動鎖緊的現象。

3、同步帶輪的表面經過鹽霧發黑防銹的處理，防銹的性能比較的好。

4、同步帶輪具有省時和高效的特點，可以有效的避免出現傳動公差好隱性的損壞等特點。

5、同步帶輪的傳動可以實現沒有間隙的免鍵聯接。

6、同步帶輪具有精度較高的傳動力扭，所以根本不用擔心同步帶輪會出現松動或者是傳動的精度以及間隙等問題。

7、同步帶輪經過精密的質量調節加工并且研磨和處理以后，光潔度和彈性能力都比較的好。

8、使用同步帶輪的傳動可以使綜合的利益增長40％以上。
