·同步帶輪

     同步帶輪一般由鋁合金, 45#鋼, 銅，尼龍等材料加工而成，其中鋁合金和45#鋼最為常見。廣泛用于自動化設備、機床、醫療、激光、紡織、印刷、食品包裝等機械帶傳動中。

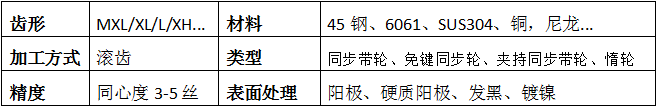

     下表附iHF同步帶輪的基本信息：

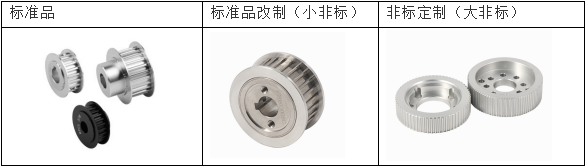

     同步帶輪分為標準同步帶輪和非標同步帶輪。

     標準同步帶輪是按照國際統一標準，其齒數、適應皮帶寬度、帶輪形狀、軸孔規格、軸孔徑等各參數是固定值。

     非標品，是工程師在標準品的基礎上改動某些數值（標準品改制，又叫小非標）；或是完全根據需求做出的新設計（非標定制，又叫大非標）。

     iHF同步帶輪，深圳市合發齒輪有限公司，原廠生產，大批量采購成本降低40%

     ·同步帶輪規格型號

     同步帶輪規格型號眾多，按齒形大致可以分為：方型齒同步帶輪、圓弧齒同步帶輪、梯形齒同步帶輪。

     一、方型齒同步帶輪規格型號

     MXL、 XL、L、H、XH、 XXH

     方型齒同步帶輪是目前市場是運用范圍最廣的。

     二、半圓弧齒同步帶輪規格型號

                  S2M、S3M、S4.5M、S5M、S8M、S14M、8YU

     半圓弧齒同步帶輪是高扭矩同步還是高精度同步，生產精度要求高。

     三、全圓弧齒同步帶輪規格型號

                  HTD3M、 HTD5M、 HTD8M、 HTD14M、 HTD20M

     全圓弧齒同步帶輪傳動精度高，噪音小。

     四、精確圓弧齒同步帶輪規格型號

                  1.5GT、 2GT、 3GT、 5GT

     該齒型同步帶輪一般用于高精傳動，配套同步帶為世界第一條橡膠三角皮帶生產廠家蓋茨（GATES）生產。一般運用在自動化控制設備上。

     五、修正圓弧齒同步帶輪規格型號

     P2M、P3M、 P5M、 P8M

     修正圓弧齒同步帶輪齒型為兔牙型，轉彎效果好，適合高速傳動。一般用于機械手設備。

     六、梯形齒同步帶輪規格型號

     T2.5、T5、T10、T20

           T型為全梯型齒，較適合輕載傳動。

                  AT5、AT10、AT20

            AT型的齒型跟T型的差別底部為圓弧齒，傳動會更精密一點，傳動間隙小，當然噪音也會小些。適合重載傳動。

     iHF同步帶輪，深圳合發齒輪生產，擁有22年齒輪、同步帶輪生產經驗。同步帶輪齒形多，規格型號齊全。

     需要同步帶輪所有規格型號參數請?jiān)L問：iHF合發同步帶輪規格型號參數

     需要同步帶輪配套皮帶所有規格型號的請?jiān)L問：iHF合發同步齒形帶規格參數

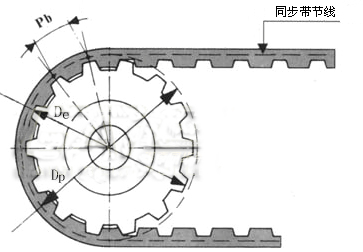

     八、同步帶輪計算公式

     各種同步帶輪的計算公式

     同步帶輪的節圓直徑Dp計算：

     Dp=Pb×Z/∏

     Dp： 節徑

     Z ： 齒數

     ∏： 圓周率

     同步帶輪實際外圓直徑De計算：

     De= Dp-2δ

     Dp：節徑

     δ：節頂距

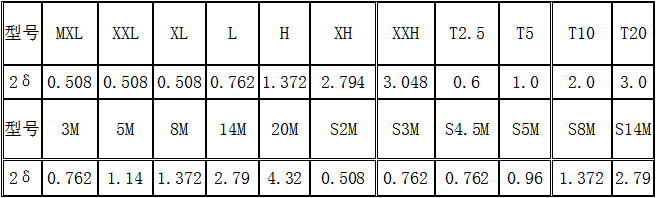

     表一：2δ數據表

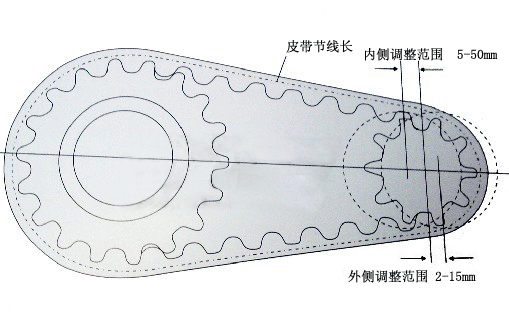

        同步帶輪中心距及同步帶節線長計算

        L’ ：近似皮帶節線長

       中心距的確定

     如果您對同步帶輪同步齒形帶這方面有需求或者有什么疑問請您咨詢我們的在線客服，或者留下您的聯系方式。我們會在24小時內給您解答。
